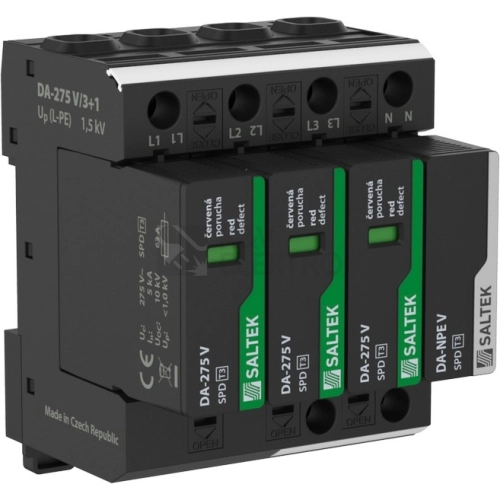

Přepěťová ochrana DA-275 V/3+1 třífázová, zapojení 3+1, 230V/63A

Description

Saltek DA‑275 V/3+1 je třífázová přepěťová ochrana v zapojení 3+1 určená pro nízkonapěťové rozvody 230 V/63 A – tedy tam, kde je potřeba chránit elektrická vedení a připojená zařízení před přepětím vzniklým např. při úderech blesku nebo spínacích jevech na síti. Ve svém jádru kombinuje trojpólovou varistorovou ochranu a uzavřené jiskřiště v režimu 3+1 (což znamená ochranu všech tří fází + ochranu vůči vodiči PE/země) a montuje se na DIN lištu 35 mm v rozvaděči.

Specifikace přepěťové ochrany SALTEK DA-275 V/3+1 třífázová, zapojení 3+1, 230V/63A, A01848

Tento typ přepěťové ochrany je typ SPD typ 3, což znamená, že funguje blízko chráněného zařízení (např. spotřebičů/řídicích obvodů) a omezuje krátkodobé přepětí na bezpečnou úroveň přepětím na zem nebo mezi vodiče. Má optickou indikaci poruchy, takže vidíš, když je ochranný modul přetížený či nefunkční. Použití třífázové (3+1) verze je běžné tam, kde je třífázové rozvodné napájení (např. dílny, průmyslové objekty nebo rodinné domy s trojfázovým přívodem).

Vybrat si u náš můžete i další modulové a paticové přístroje. Najdete u nás třeba širokou nabídku proudových chráničů, jističů do 125 A, motorových spouštěčů, vypínačů a přepínačů nebo elektroměrů. Nabízíme také nejrůznější rozvodnice a rozvaděče a další elektroinstalační materiál.

Technické detaily přepěťové ochrany SALTEK

• Napětí (Un): 230 V AC
• Max. provozní napětí L–N (Uc): 275 V AC
• Max. provozní napětí N–PE: 255 V AC
• Jmenovitý proud: 63 A
• Nom. svodový proud (8/20 µs) L–N: 5 kA
• Nom. svodový proud (8/20 µs) N–PE: 10 kA
• Úroveň ochrany L–N: 1,0 kV
• Úroveň ochrany L–PE / N–PE: 1,5 kV
• Krátká doba odezvy: cca 25 ns
• Montáž: DIN lišta 35 mm
• Počet pólů: 4 (3 fáze + PE)
• Signalizace: optická indikace poruchy
• Průřez připojovaných vodičů: cca 1 – 35 mm² (pevné i laněné)
• Stupeň krytí: IP20

Vždy se řiďte postupem od výrobce. Zásahy do elektroinstalace provádějte jen tehdy, jste-li k takovému úkonu oprávněni. V opačném případě přenechte instalaci na odborníkovi s příslušným certifikátem.

Certifikáty výrobku

Přepěťová ochrana DA-275 V/3+1 třífázová, zapojení 3+1, 230V/63A splňuje příslušné normy ČSN.

O společnosti SALTEK

SALTEK je přední českou společností specializující se na vývoj a výrobu ochrany proti přepětí. V nabídce naleznete široké portfolio svodičů bleskových proudů a přepěťových ochran typ 1 až 3 podle ČSN EN 61643-11 a přepěťových ochran pro informatiku, měření a regulaci a telekomunikace.
