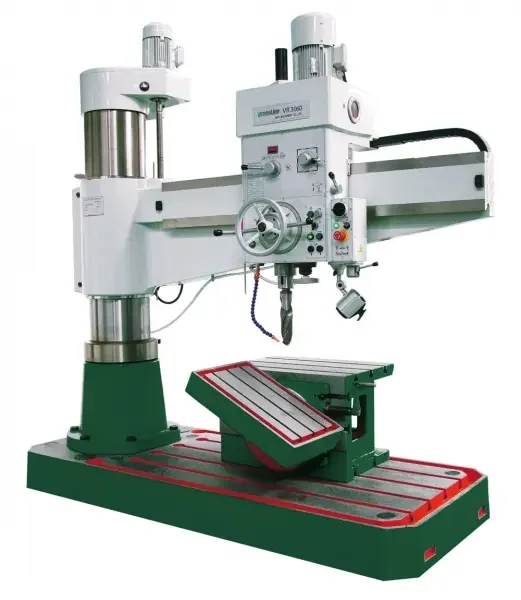

Radiální vrtačka VR 3060

Description

Radiální vrtačka VR 3060

• Výkon motoru [W]: 3 000
• Výkon zvedacího motoru ramene [W]: 1 500
• Výkon hydraulického čerpadla pro zpevnění vřeteníku, sloupu a ramene [W]: 750
• Napájecí napětí [V] / [Hz]: 400 / 50
• Maximální průměr vrtáku (ocel) [mm]: 62
• Maximální průměr vrtáku (litina) [mm]: 72
• Řezání závitů (ocel): M46
• Řezání závitů (litina): M52
• Kužel vřetene: MK 5
• Otáčky vřetene, plynule [U.min^-1]: 38 ÷ 2 000
• Počet stupňů rychlosti: 8
• Vrtací hloubka [mm]: 315
• Strojní posuv [mm.U^-1]: 0,06 ÷ 1,00
• Vyložení [mm]: 350 ÷ 1 600
• Vzdálenost vřetene a stolu [mm]: 350 ÷ 1 250
• Průměr sloupu [mm]: 350
• Rychlost zvedání/spouštění ramene [m.min^-1]: 1,2
• Úhel otáčení vrtací hlavy [°]: 180
• Rozměry [mm]: 2 490 × 2 600 × 1 050
• Hmotnost [kg]: 3 800

Radiální vrtačka GreenLine VR 3060

Přesná a masivní radiální vrtačka, ideální pro univerzální použití při sériové výrobě.

• Plynulá regulace otáček vřetene pomocí frekvenčního měniče
• Digitální ukazatel počtu otáček
• Koncové dorazy polohy vřetene
• Hydraulické zpevnění/zajištění ve všech osách
• Tlačítko mazání a elektrorozvaděč na pravé straně vřeteníku
• Trochoidní mazání olejem
• S bezpečnostními prvky
• Bezpečnostní prvky lze také přidat na konec vodicího šroubu a vodicí plochy
• Elektrické díly odpovídající standardům CE, CSA, UL
• PLC řídící jednotka
• Elektronický kontrolní systém
• Elektronický ventil hydraulického systému

Součásti dodávky radiální vrtačky:

• Upínací kostka 750 x 500 x 500 mm
• Šrouby M24 pro T-drážky, 4 ks
• Redukční pouzdro MK5 / MK4
• Redukční pouzdro MK4 / MK3
• Redukční pouzdro MK3 / MK2
• Klínový vyrážeč
• Klíč pro demontáž nástroje
• Kotvicí šrouby M24 x 500 mm, 6 ks
• Vrtací sklíčidlo 1 – 16 mm, B16
• Redukce MK4 / B16
