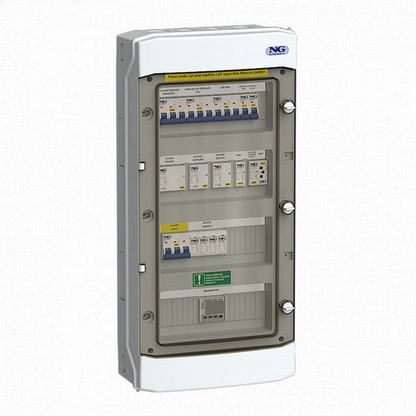

Name: Rozvaděč pro přepínání záložního okruhu N.G. RAC-32 FVE 53 7036.01
SKU: 8596621017913
Availability: InStock

Description

funkce BACKUP – ANO
pro sřídače např. GoodWe, Growatt, Solax apod. do 10kW
přívod 40A/vývod 32A HDR, ON-GRID 20A, BACKUP 20A
proud 40A
napětí 400V
stupeň ochrany krytem IP65
Svodič přepětí: 1x AC T1+T2, (B+C), 4-pól., T1 Iimp=12,5kA, In=25kA, Imax=50kA, Up 1,6kV
Hlavní jistič: 1x jis. 40A/3P/B 10 kA – přívod z HDR (hlavní domovní rozvaděč)
Jištění:
- 1x jis. 32A/3P/B 10 kA – vývod do HDR (hlavní domovní rozvaděč)
- 1x jis. 20A/3P/B 10 kA – ON GRID (napájení ze střídače FVE)
- 1x jis. 20A/3P/B 10 kA – BACKUP (záloha)
- 2x jis. 6A/1P/B 10 kA – HRN, STOP (napájení)
Stykač:
- 1x 40A 230V, – hlavní stykač
- 2x 25A 230V – stykač napájení, zálohy; 2x 25A 230V – HDO, ovládání zálohy
Relé: 1x hlídací napěťové 3F relé
Pouzdro typ: ASA NGS 48T
Materiál pouzdra: Odolný plast
Materiál okénka: Polykarbonát
Počet okének: 1
Počet modulů pro přístroje: 48 modulů
Pouzdro mechanická odolnost [IK]: 07
Provedení: Nástěnné
Použití: Nástěnné
Madlo: NE
Stupeň ochrany krytem [IP]: IP65
Jmenovitý proud [A]: 40A
Jmenovité napětí [V]: 400V
Teplotní rozsah použití [°C]: -25°C +40°C
V souladu s normou: ČSN EN 61439-2 ed.3, příloha DD
Vývodka: 2x MV-32 IP68 ; 2x MV-25 IP68 ; 4x MV-16 IP68

AC rozváděč je určen pro nástěnnou montáž s krytím IP65 a je navržen pro připojení a řízení třífázové fotovoltaické elektrárny, zejména se střídači typu GoodWe, Growatt, Solax a obdobnými zařízeními.

Rozváděč slouží k přepínání záložního napájecího okruhu a k řízení odpojení zdroje od distribuční soustavy na základě signálu HDO N 0 % od provozovatele distribuční soustavy. Přepínání mezi provozem ze sítě a záložním napájením ze střídače je realizováno prostřednictvím výkonových stykačů.
V případě výpadku distribuční soustavy dojde k oddělení objektu od DS a napájení je převedeno na výstup střídače. V záložním režimu je napájen celý objekt, proto je nutné kontrolovat zatížení při výpadku elektrické energie, aby nedošlo k přetížení, protože jeho funkce přepne na zálohu střídače celý dům.

Rozváděč dále umožňuje připojení externího nouzového STOP tlačítka pro odpojení technologie.
Konstrukční řešení minimalizuje zásahy do stávajícího hlavního rozváděče objektu.
Rozváděč obsahuje:
• společné rozpadové místo
• kompletní jištění AC větví
• vyhrazený prostor pro instalaci měření (Smartmeter).

Smartmeter ani měřicí transformátory nejsou standardně osazeny. V případě dodání měřicí soustavy investorem je možné jejich odborné osazení do rozváděče.
Součástí rozváděče je PV symbol (štítek) dle požadavků značení fotovoltaických instalací.
Rozváděč je dimenzován pro objekt s hlavním jističem 3×32 A (umístění ve sloupku).

Přepnutí mezi provozními režimy je realizováno stykači, přičemž dochází ke krátké časové prodlevě při změně stavu. Nejedná se o bezvýpadkové řešení.
Rozváděč není určen k instalaci na přímém slunečním záření. Musí být umístěn v prostoru chráněném před dlouhodobým působením přímého slunce a nadměrným tepelným zatížením.
